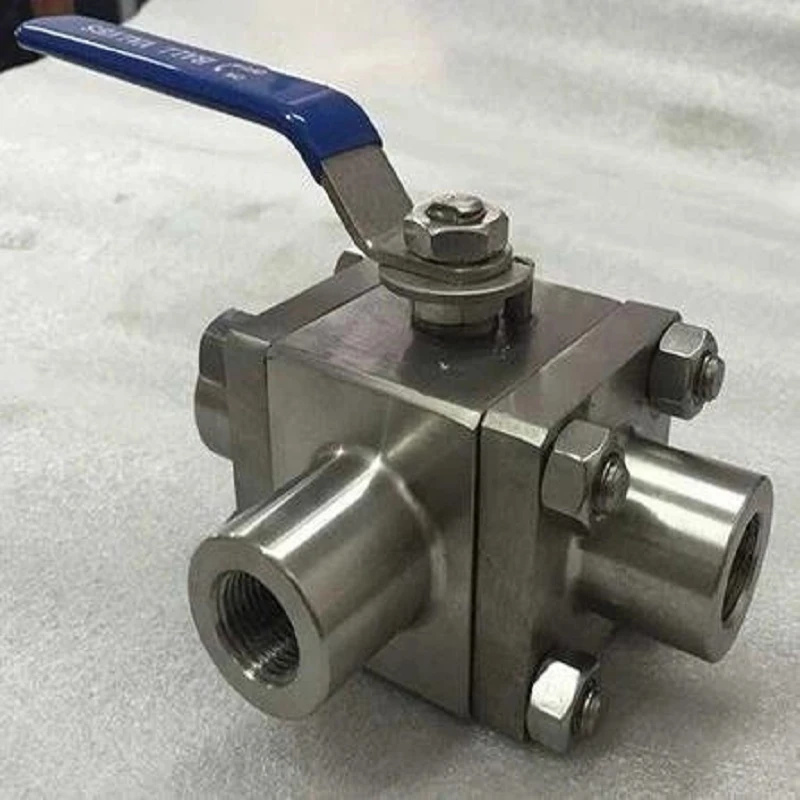

삼방향 볼 밸브

3방향 볼 밸브는 유체의 흐름을 제어하기 위한 3개의 포트 또는 채널이 있는 밸브 유형입니다. 한 방향으로만 흐름을 허용하는 양방향 볼 밸브와 달리,-삼방향 볼 밸브는 두 방향의 흐름을 허용하면서 세 번째 방향의 흐름을 차단합니다.
3방향 볼 밸브의 3개 포트는 일반적으로 "입구", "배출구" 및 "배기구"로 지정됩니다. 밸브는 수동 레버, 공압 액추에이터 또는 전기 모터와 같은 다양한 메커니즘을 사용하여 작동할 수 있습니다.

L-포트 또는 L-형 3방향 볼 밸브
이름에서 알 수 있듯이 이 유형의 3방향 볼 밸브는 L-자형 유로를 특징으로 합니다. 이는 미디어가 하나의 입구 채널을 통해 두 개의 출구 채널 중 하나로 흐르도록 허용하지만 동시에 둘 다로 흐를 수는 없습니다. 이는 일반적으로 유체 흐름을 다른 경로로 리디렉션해야 하는 전환 응용 분야에 사용됩니다.

T-포트 또는 T-형 3방향 볼 밸브
AT-포트 3방향 볼 밸브는 T-자형 흐름 패턴을 제공합니다. 이는 매체가 하나의 입구에서 두 출구로 동시에 흐르도록 허용하여 균형 잡힌 흐름 조건을 만듭니다. 이 유형의 밸브는 미디어 스트림을 혼합하거나 배포해야 하는 응용 분야에 적합합니다.

Y-포트 또는 Y{1}}형 3방향 볼 밸브
Y-포트 3방향 볼 밸브는 Y-모양의 유로를 특징으로 합니다. 이는 매체가 하나의 입구에서 단일 출구로 또는 서로 다른 유속으로 두 출구로 흐를 수 있도록 합니다. 이는 흐름의 일부가 특정 출구로 향하고 나머지는 주 흐름 경로를 통해 계속되어야 하는 응용 분야에서 자주 사용됩니다.

다{0}}방향 3방향 볼 밸브
다{0}}방향 밸브는 2개 이상의 출구로의 매체 흐름을 제어할 수 있는 3방향 볼 밸브의 특수 범주입니다. 추가 포트와 복잡한 볼 디자인을 통합하여 여러 흐름 경로를 관리합니다. 이 밸브는 유체 분배에 대한 정밀한 제어가 중요한 복잡한 응용 분야용으로 설계되었습니다.

패들 핸들 3방향 볼 밸브
이 유형의 3방향 볼 밸브는 밸브 위치를 시각적으로 확인할 수 있는 패들 핸들이 특징입니다. 비상 정지 시스템과 같이 밸브 상태를 빠르고 쉽게 식별하는 것이 중요한 응용 분야에 자주 사용됩니다.

잠글 수 있는 3방향 볼 밸브
일부 3방향 볼 밸브는 밸브를 원하는 위치에 고정하는 잠금 기능으로 설계되었습니다. 이는 밸브 설정에 대한 무단 변경을 방지하고 안전이 중요한 애플리케이션에 유용합니다-.

3방향 볼 밸브 조절
조절 밸브는 유체 흐름에 대한 연속적 또는 거의 연속적인-제어를 제공합니다. 완전한 구형이 아닌 볼이 장착되어 있어 부분적인 개방과 정밀한 흐름 조절이 가능합니다.

이중 오프셋 3방향 볼 밸브
이러한 유형의 밸브에서는 볼이 두 번 오프셋되어 보다 점진적인 개폐 동작을 제공합니다. 이는 특히 밸브가 슬러리나 연마성 매체에 사용될 때 마찰과 마모를 최소화하는 데 도움이 됩니다.

트리플 오프셋 3방향 볼 밸브
트리플 오프셋 밸브는 볼 오프셋 개념을 한 단계 더 발전시켜 밀봉 성능을 향상시키고 밸브 수명을 연장시킵니다. 일반적으로 완벽한 차단이 필수적인 고온-및 고압-응용 분야에 사용됩니다.

트러니언 장착형 3방향 볼 밸브
트러니언-장착 밸브는 완전한 구형이 아닌 트러니언에 볼이 고정되어 있습니다. 이 디자인은 향상된 안정성을 제공하고 높은 힘이 가해지는 경우에도 공이 중앙에 유지되도록 보장합니다. 이는 일반적으로 심각한 서비스 애플리케이션에 사용됩니다.

3방향 볼 밸브는 유체가 세 개의 별도 경로를 통해 흐를 수 있도록 하는 밸브 유형입니다. 이는 밸브 스템과 볼의 위치에 따라 밸브 본체 내의 다양한 채널을 통해 매체(가스, 액체 또는 슬러리)의 흐름 방향을 바꾸는 원리로 작동합니다.
3방향 볼 밸브의 작동 방식에 대한 자세한 설명은 다음과 같습니다.
밸브 구조:3방향 볼 밸브는 밸브 본체, 볼, 밸브 시트, 밸브 스템 및 작동 메커니즘(수동 또는 자동)으로 구성됩니다. 공은 중앙에 구멍이 뚫린 단단한 재료 조각입니다. 이 구멍은 밸브 본체 내 볼의 방향에 따라 매체 흐름을 다른 방향으로 방향을 바꾸도록 설계되었습니다.
밸브 본체:밸브 본체에는 매체가 흐를 수 있는 내부 챔버가 포함되어 있습니다. 특정 디자인에 따라 입구 2개와 출구 1개가 있으며 그 반대도 가능합니다. 입구와 출구는 밸브가 열린 위치에 있을 때 볼의 중앙 구멍과 정렬되는 채널을 통해 볼 표면에 연결됩니다.
공:볼은 밸브의 핵심 부품입니다. 중앙에 구멍이 뚫린 구형입니다. 볼은 일반적으로 응용 분야와 제어되는 매체 유형에 따라 스테인레스 스틸, 황동 또는 플라스틱과 같은 내구성 있는 재료로 만들어집니다. 볼은 밸브 본체 내에서 자유롭게 회전하므로 다양한 흐름 경로를 열거나 닫을 수 있습니다.
밸브 시트:밸브 시트는 밸브 본체 내부에 위치하며 밸브가 닫힐 때 볼과 접촉하는 밀봉 표면 역할을 합니다. 시트는 일반적으로 고무 또는 PTFE와 같은 탄성 재료로 만들어져 볼 표면에 대해 안정적인 밀봉을 생성합니다.
밸브 스템:밸브 스템은 볼에 연결되어 있으며 밸브 본체 외부로 확장됩니다. 이는 밸브 본체 내에서 볼을 회전시키는 수단을 제공합니다. 스템은 핸드휠이나 레버를 사용하여 수동으로 작동하거나 전기 모터, 공압 실린더 또는 유압 피스톤과 같은 자동화된 액추에이터에 연결할 수 있습니다.
작동 메커니즘:작동 메커니즘은 밸브 스템을 회전시키고 결과적으로 밸브 본체 내의 볼을 회전시키는 역할을 합니다. 수동 작동에는 핸드휠을 돌리거나 레버를 작동하는 작업이 포함되는 반면, 자동 작업에는 밸브 스템에 힘을 가하여 볼을 회전시키고 매체 흐름의 방향을 바꾸는 전기 모터, 솔레노이드 또는 공압/유압 장치를 사용하는 작업이 포함됩니다.
흐름 경로:밸브 본체 내 볼의 방향에 따라 밸브 내에서 다양한 흐름 경로가 설정될 수 있습니다. 볼이 특정 위치로 회전하면 중앙 구멍이 밸브 본체의 특정 채널과 정렬되어 매체가 한 입구에서 출구로 흐르거나 흐름을 다른 경로로 방향을 바꿀 수 있습니다.
개설/청산 포지션:열린 위치에서는 볼의 중앙 구멍이 밸브 본체의 채널과 정렬되어 매체가 밸브를 통해 자유롭게 흐를 수 있습니다. 닫힌 위치에서 볼은 회전하여 볼의 밀봉 표면이 밸브 시트를 누르고 밸브를 통한 매체 흐름을 방지하는 밀봉을 생성합니다.
다중 흐름 경로:3방향 볼 밸브의 고유한 특징은 여러 경로를 통해 매체 흐름의 방향을 바꿀 수 있다는 것입니다. 이는 밸브 본체 내에 입구 2개와 출구 1개(또는 그 반대로)를 두고 볼을 회전시켜 중앙 구멍이 서로 다른 채널과 정렬되어 서로 다른 흐름 경로를 설정함으로써 달성됩니다.
신청:3방향 볼 밸브는 유체 흐름의 정밀한 제어가 필요한 산업 환경에서 일반적으로 사용됩니다. 이 밸브는 변화하는 공정 조건이나 시스템 요구 사항에 따라 밸브가 매체를 다른 경로로 리디렉션해야 하는 화학 처리, 석유 및 가스, 수처리, HVAC 시스템과 같은 응용 분야에 사용됩니다.
3방향 볼 밸브의 작동 원리에는 밸브 내부의 볼을 회전시켜 밸브 본체 내의 다양한 경로를 통해 매체 흐름의 방향을 바꾸는 것이 포함됩니다. 볼의 위치는 밸브 스템과 작동 메커니즘에 의해 제어되므로 다양한 산업 응용 분야에서 유체 흐름을 정밀하게 제어할 수 있습니다.
